精密バイス MVS-RP MVS Series
総研削加工により高精度に仕上げた精密バイスです。
測定・研削加工・放電加工などの作業にお使いいただくと便利です。
各面とも平行度・直角度を高精度に仕上げていますので、加工時にワークピースの2面直角・3面直角が容易に得られます。

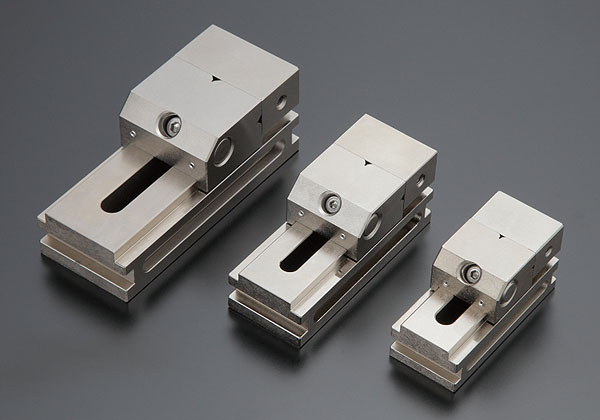

●精密バイス MVS-RP シリーズ
- 特殊な処理により、防錆効果を高めてありますので、使用後の面倒な防錆処理がいりません。
また特殊技法により焼入鋼の硬さをしのぐ表面硬さを実現し、高い耐摩耗性を有しています。 - 水を使う作業にお使いいただくと便利です。
- 移動ジョウを斜め下方に締めつけるためワークピースの浮き上がりがありません。
- 前後と両側面にクランプ溝があります。
- 移動ジョウのタテ、ヨコ両方向に丸物を固定するためのV溝があります。
- 側面にストッパ取付用のタップ穴があります。
MVS-RP

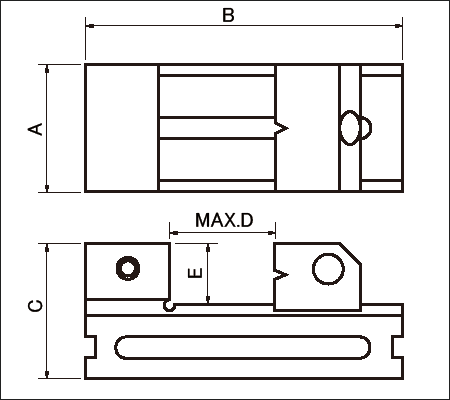

■ 形状
■ 精度・仕様
| 型式＼寸法 mm | MVS-30RP | MVS-35RP | MVS-45RP |
|---|---|---|---|
| A | 30 | 35 | 45 |
| B | 70 | 88 | 110 |
| C | 35 | 39 | 45 |
| D | 25 | 36 | 50 |
| E | 15 | 17 | 20 |
| 直角度・平行度 | 5.0 μm | ||
| 表面硬度HV | 800 以上 | ||
| 重 量 | 約 0.4 ㎏ | 約 0.7 ㎏ | 約1.0 ㎏ |
| 価 格（円） | 48,000 | 52,000 | 56,000 |
| （検査成績書付） |
|||

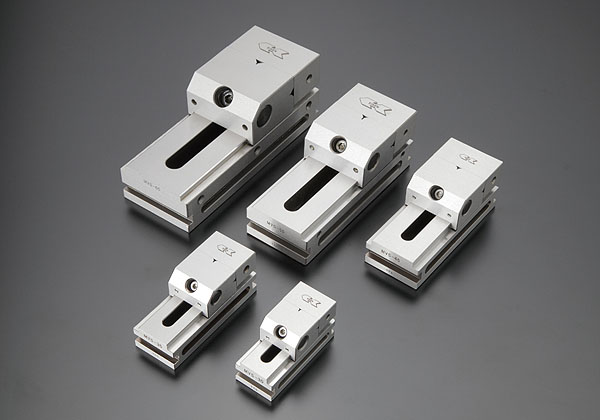

●精密バイス MVS シリーズ
● 特長
- 移動ジョウを斜め下方に締めつけるためワークピースの浮き上がりがありません。
- 前後と両側面にクランプ溝があります。
- 移動ジョウのタテ、ヨコ両方向に丸物を固定するためのV溝があります。
- 側面にストッパ取付用のタップ穴があります。
MVS

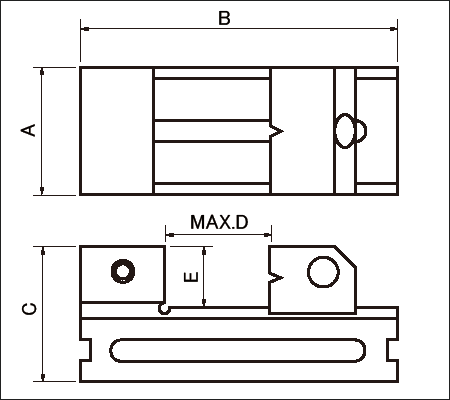

■ 形状
■ 精度・仕様
| 型式＼寸法 mm | MVS-30 | MVS-35 | MVS-45 | MVS-55 | MVS-65 |
|---|---|---|---|---|---|
| A | 30 | 35 | 45 | 55 | 65 |
| B | 70 | 88 | 110 | 140 | 165 |
| C | 35 | 39 | 45 | 55 | 65 |
| D | 25 | 36 | 50 | 70 | 75 |
| E | 15 | 17 | 20 | 25 | 30 |
| 直角度・平行度 | 2.0 μm | 3.0 μm | |||
| 硬 さ HRC | 58 以上 | ||||
| 重 量 | 約 0.4 ㎏ | 約 0.7 ㎏ | 約 1.0 ㎏ | 約 2.0 ㎏ | 約 4.0 ㎏ |
| 価 格（円） | 36,000 | 40,000 | 44,000 | 88,000 | 115,000 |
| （検査成績書付） | |||||
