ピンゲージ使用例

穴の内径測定のほか幅広い応用性をもっています

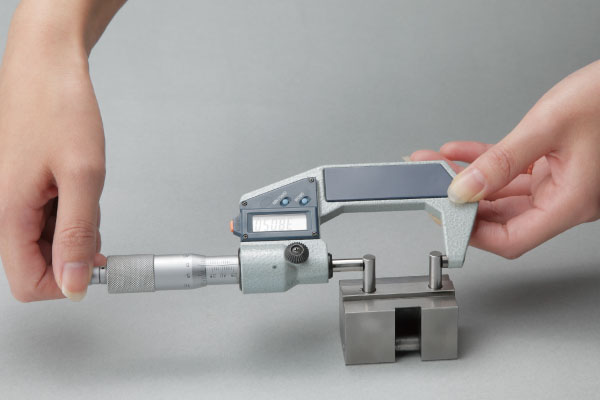

穴ピッチ測定

穴ピッチ測定

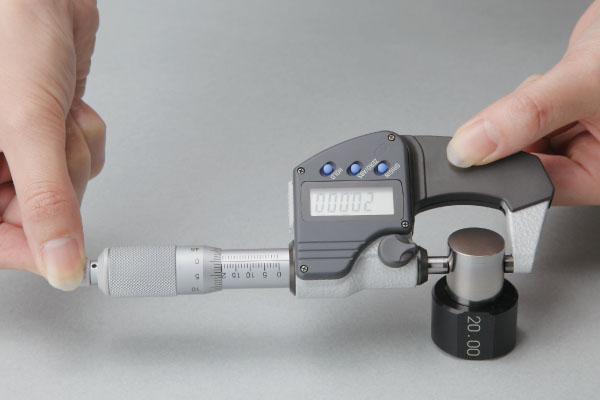

マイクロメーターの校正

マイクロメーターの校正

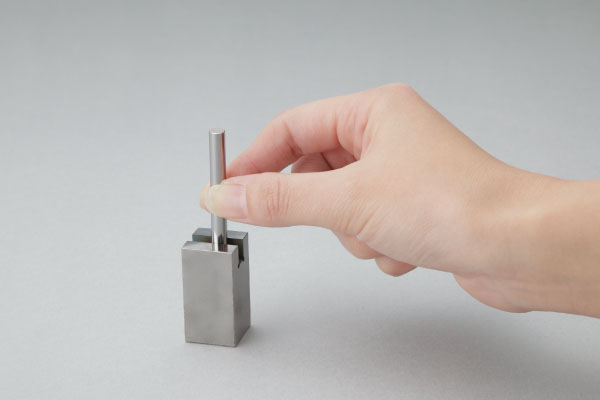

溝幅の測定

溝幅の測定



プラグゲージによる穴検査

プラグゲージによる穴検査

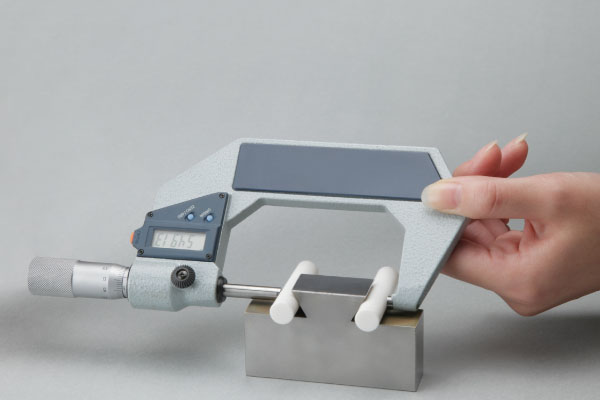

アリ溝の測定

アリ溝の測定



エンジン部品の検査

エンジン部品の検査

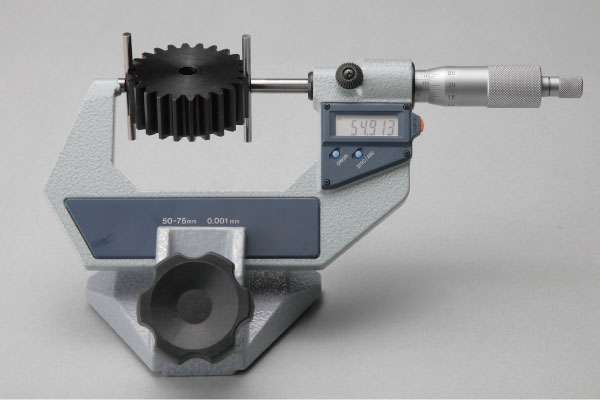

歯車のオーバピン径測定

歯車のオーバピン径測定

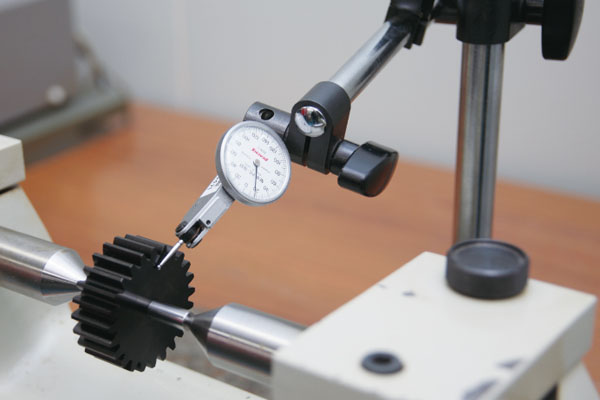

歯車の振れ測定

歯車の振れ測定

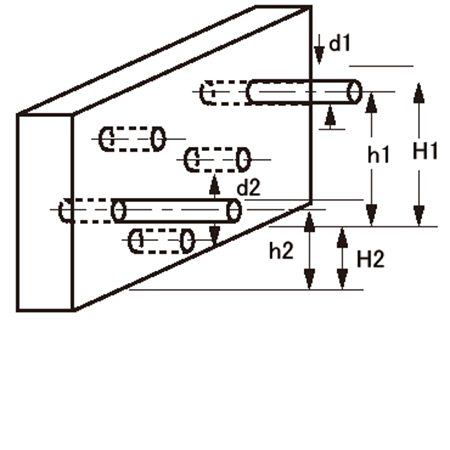

穴の位置測定

品物の穴にしっくりはまる直径d1・d2のピンゲージを差し込めば、穴の位置(h1・h2)はH1・H2を測定すれば、 により求められる。

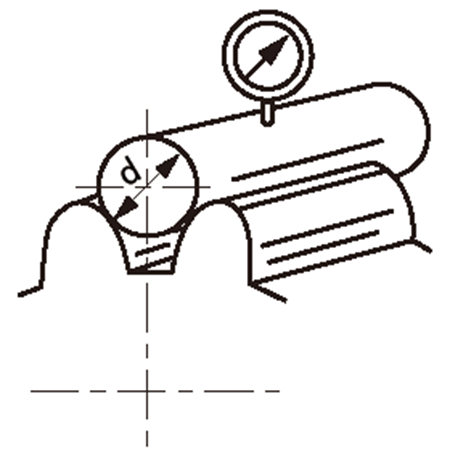

歯車の歯みぞの振れの測定

歯車の歯みぞにピンゲージを入れ、インジケーターにてピンゲージの歯みぞにそった出入を全歯みぞについて測定し歯みぞの振れを求める。

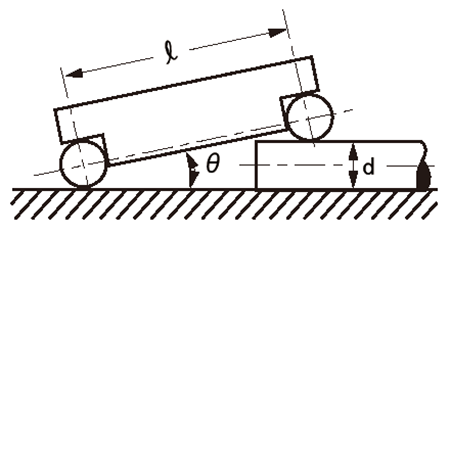

傾斜角の測定(1)

サインバーと直径dなるピンゲージとにより傾斜角θは、
により求められる。

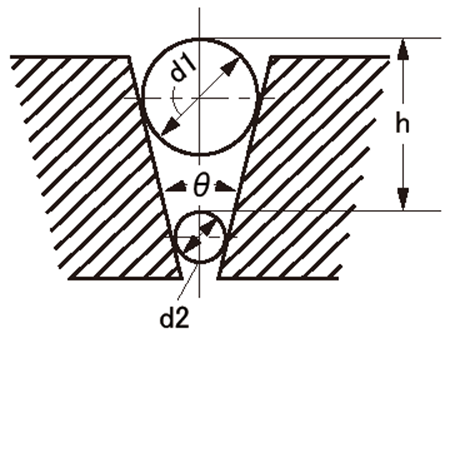

傾斜角の測定(2)

hを測定することにより円錐角θはにより求められる。

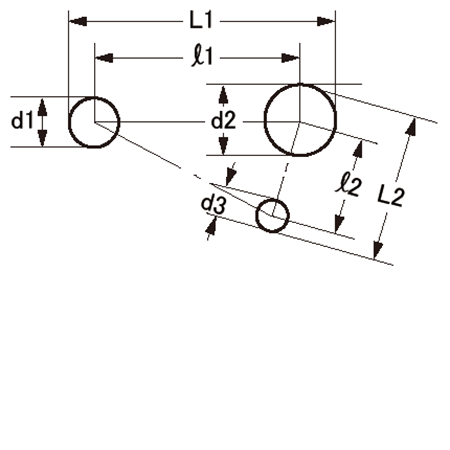

穴のピッチ測定

品物の穴にしっくりはまる直径d1・d2・d3のピンゲージを差し込み、L1・L2を測定すれば穴のピッチ()は、により求められる。

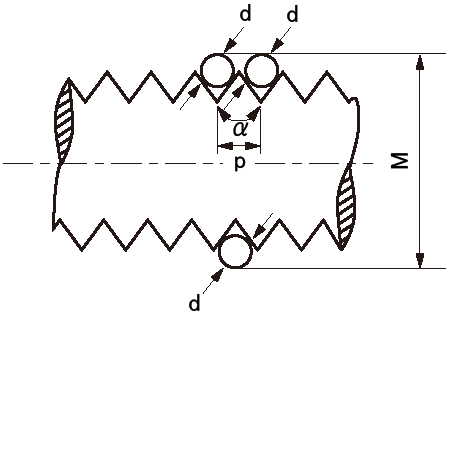

ねじの有効径測定(三針法)

有効径Eは E=M-3d+0.866025pにより求められる。
(ただしメートル、ユニファイねじの場合)
