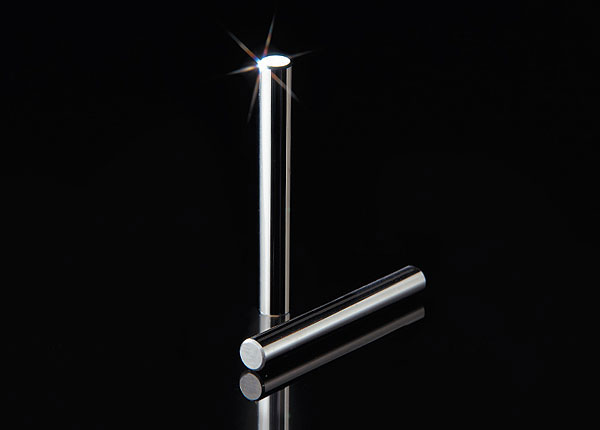

マスターピンゲージとは

許容差・真円度・直径不同・表面粗さが従来よりグレードアップ!
アイゼンのピンゲージはサブゼロ処理済みです。

旧規格 マスターピンゲージ
外径許容差 ±1μm ±0.5μm
真 円 度 0.8μm 0.3μm
直径不同 0.8μm 0.15μm
表面粗さ 0.20μmRa 0.05μmRa
  ※φ0.20mm~10.00mmのバラはすべてマスターピンゲージになります。
呼び寸法mm 長さmm トビ 許容差 真円度 直径不同 表面粗さ 硬さHRC
0.20… 0.99 40 0.001 ±0.5 μm 0.3 μm 0.15 μm 0.05 mRa 58 以上
1.00… 10.00 50








point1

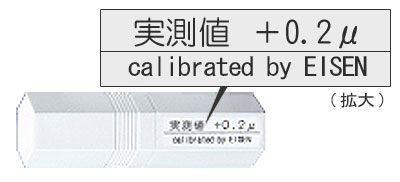

● 実測値データ付き

お客様の「信頼」と「安心」に応えるために、マスターピンゲージは全て実測値をケースに刻印しております。








point2

● ミクロンオーダーの正確な内径測定が可能になります!

Master Pingauge Master Pingauge Master Pingauge Master Pingauge

直径の小さい方から順次挿入し、はめあいの最適なピンゲージを選択します。【選択ピンゲージ方式】








point3

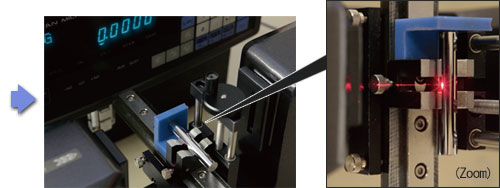

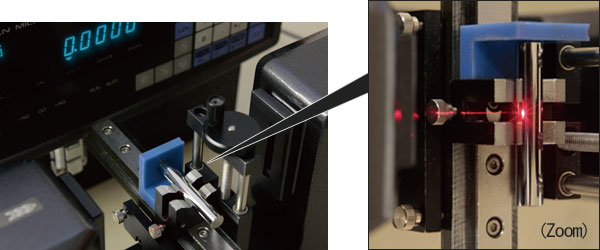

● レーザースキャンマイクロメーターのマスタにも最適

真円度 0.3μm
直径不同 0.15μm
表面粗さ 0.05μmRa

標準ピンゲージ(EP/ECP/EX)がそのままで、高精度なマスタとして使用いただけます。
