PCD/PCBN 切削・耐磨工具とは

PCD/PCBN 切削・耐磨工具

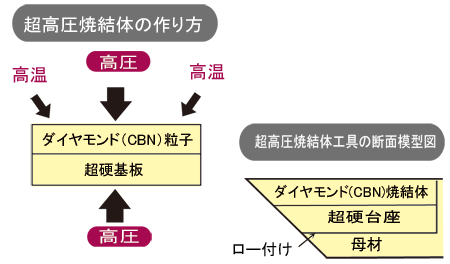

ダイヤモンド(CBN)粒子をバインダ(金属、セラミックス)とともに高温高圧(1200℃以上、4~6万気圧) で超硬基板上に一体焼結した素材を母材上にロー付けし、刃先を研磨加工した工具です。

ダイヤモンド焼結体、CBN焼結体素材

ダイヤモンド焼結体、CBN焼結体素材

アルミ合金の旋盤加工

アルミ合金の旋盤加工








工具材種と被削材について

●ダイヤモンド焼結体工具-PCD(ED)

PCDを刃部に採用することにより、非鉄金属(アルミニウム、銅、セラミック半焼成品、カーボン、MMC、CFRP、etc)や樹脂加工においてすぐれた効力を発揮します。 また、摺動面に採用することにより 治工具の長寿命化が図れます。

特 長

  • 長寿命-超硬合金の10~50倍
  • 面粗度-超硬合金では得られない準鏡面に近い面に加工できます。

材種 ヌープ硬度
[kg/l]
粒径μ 特長 被削材及び用途
ED-1 6500 ~ 8000 0.5 ~ 1 高い欠損性を有し優れた仕上面粗度が得られます。 プラスチック(アクリル) アルミ合金
[断続加工]
ED-5 2 ~ 5 耐摩耗性に優れ、また良好な仕上面精度が得られます。 アルミ合金 銅合金
ED-10 10 一般加工用のオールラウンドタイプです。 アルミ合金 銅合金
ED-25 25 粒子間結合が強いので耐摩耗性に優れています。 ハイシリコンアルミ合金
カーボン、セラミック半焼成品
ED-50 ~ 50 耐摩耗性、耐欠損性に非常に優れています。 MMC CFRP








●CBN焼結体工具-PCBN(EB)

PCBNを刃部に採用することにより、従来の工具材料に比べ焼入鋼、鋳鉄及び耐熱合金の加工においてすぐれた効力を発揮します。

特 長

  • 従来研削加工に依存してきた焼入鋼・高硬度鋳鉄が切削加工できます。
  • 鋳鉄(FC,FCD)やバルブシート(VSR)などの鉄系焼結 金属の切削加工において、サーメットや超硬合金に比べ高速切削、
    長寿命化を可能にします。
  • ハイス、高合金鋳鉄、インコネル、ステライトなどの耐熱合金 の切削加工ができます。

材種 ヌープ硬度
[kg/l]
粒径μ CBN含有量,
バインダ
被削材及び用途
EB-10 3500 ~ 4000 2 CBN含有量90%
メタルバインダ
ねずみ鋳鉄 耐熱合金
[熱を発生する断続加工]
EB-20 2 CBN含有量90%
チタン系バインダ
高硬度鋳鉄 鉄系焼結金属
[重断続切削]
EB-30 2 CBN含有量70%
窒化チタン系バインダ
焼入鋼(HRC45~65)
[連続、断続仕上加工]
EB-40 2 CBN含有量50%
窒化チタン系バインダ
焼入鋼(HRC45~65)
[重断続切削]
EB-50 4 CBN含有量75%
チタン系バインダ
鉄系焼結金属
[連続加工]








再研磨

当社の高精度再研磨技術により新品同様の性能が甦ります。
また、再利用することにより環境にやさしく経済的です。

再研磨前

再研磨前

再研磨後

再研磨後








アイゼンはここが違う

point1

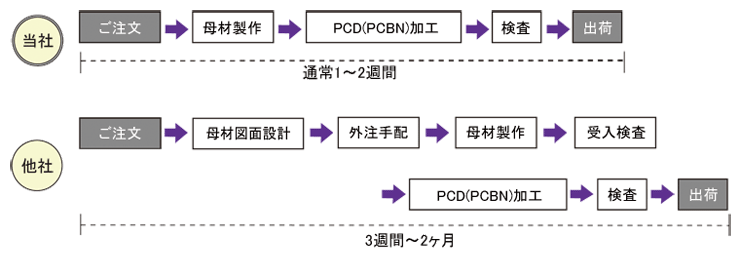

短納期

一貫生産システムにより画期的な短納期を実現しました(最短納期5時間)

point2

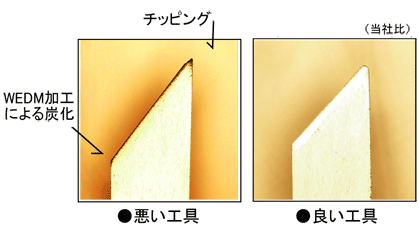

高精度

ゲージメーカとしての永年の経験と実績をもとにした精密研削技術と精密測定技術に裏付された高品質の製品のみをご提供いたします

高性能工具研削盤による工具の研削









point3

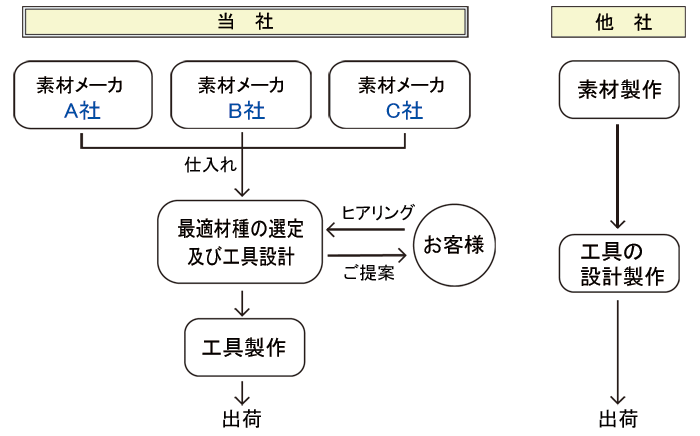

豊富なバリエーション

PCD(PCBN)素材メーカにとらわれない最適な工具材種、形状、性能をご提案いたします。
