スプラインゲージとマスタギア
スプラインゲージとマスタギアの専門メーカ（英国）の製品です。
当社は、長年この専門メーカから直接輸入して自動車、機械関連メーカに納入しています。
詳細に関しては専任の技術スタッフが打合せさせて頂きます。
価格、品質面ともにご好評をいただいております。

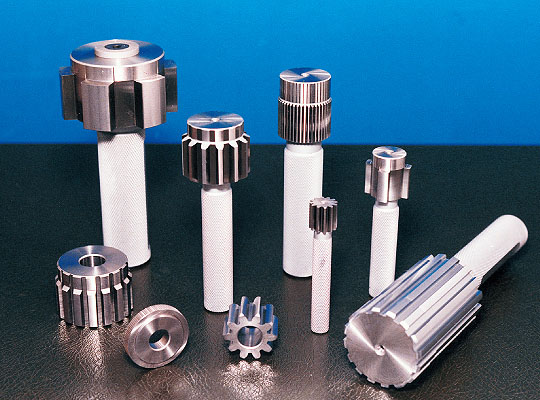

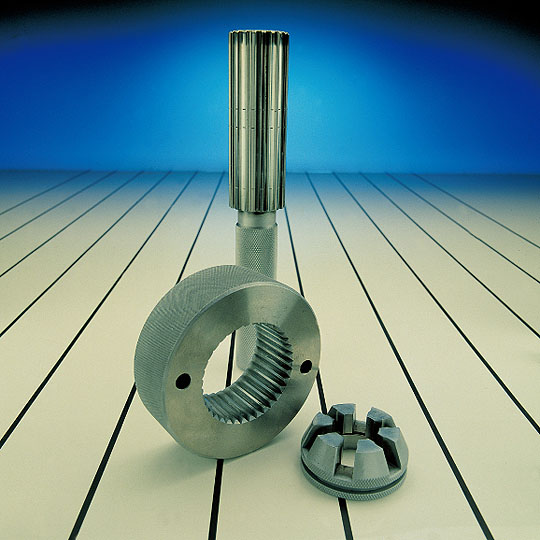

●スプラインリングゲージ
スプラインリングゲージ（通/止）とテーパマスタプラグ（インボリュート、ヘリカル、角形、セレーション）
■ 精度・仕様
| 最小径 | 5 mm | 最大径 | 500 mm |
|---|---|---|---|
| 最小ピッチ | 180 DP 0.15 Module |
最大ピッチ | 3 DP 8.0 Module |
| 最大 ゲージ長 |
150 mm | 最大 ネジレ角度 |
45° |
| 最大テーパ | 15° | 最大歯数 | 550 |
●スプラインプラグゲージ
スプラインプラグゲージ（通/止）とテーパヘリカルマンドレル
■ 精度・仕様
| 最小径 | 5 mm | 最大径 | 500 mm |
|---|---|---|---|
| 最小ピッチ | 220 DP 0.1 Module |
最大ピッチ | 1 DP 25.4 Module |
| 最大 ゲージ長 |
300 mm | 最大 ネジレ角度 |
45° |
| 最大テーパ | 15° | 最大歯数 | 550 |

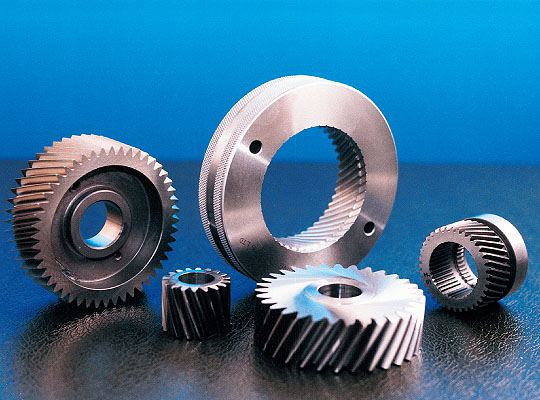

●平及びヘリカルマスタギア
■ 精度・仕様
| 最小径 | 5 mm | 最 大 径（平） | 500 mm |
|---|---|---|---|
| 最大径 (ヘリカル) |
300 mm | 最小ピッチ | 220 DP 25.4 Module |
| 最大ピッチ | 1 DP 25.4 Module |
最大歯幅 | 150 mm |
| ネジレ角度 | 0° ～ 89° | 最大歯数 | 550 |
